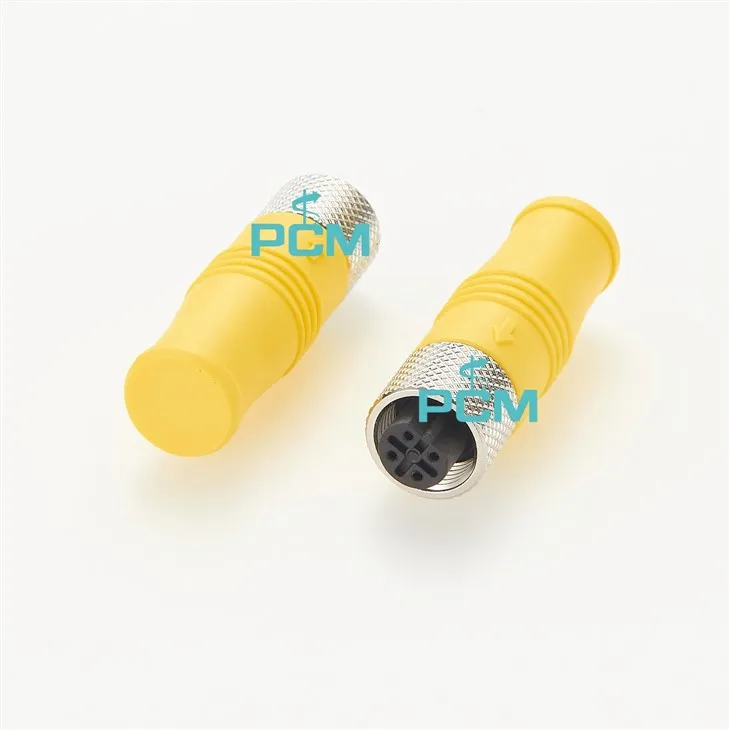

Líníocht ar Fhoirceannadh Bus Profibus M12 B-chódaithe Ceanglóir IP67
Sonraíocht breiseán foirceann Bus M12 baineann B-chód
|
Ainm an táirge |
Comhpháirt Chórais BUS friotóir foirceannta M12 Profibus |
|
DWG Uimh. |
PCM-S-0410 Críochnaitheoir M12 Jack |
| Cuid Uimh. |
Ag luí le SAC-5P-M12FS PB TR
|
|
Cineál nascóirí |
M12 4-cónascaire bioráin baineann |
| Friotaíocht | 220 Óm, 390 Óm |
| Prótacal | Profibus-DP, Profibus-PA, Profibus-FMS |
|
Líon na gcroíthe |
4 Bioráin |
|
Ábhar Tithíochta |
45P PVC |
|
Ábhar Seoltóra |
Copar |
|
Plátáil teagmhála |
Óir |
Maidir le PROFIBUS M12 Terminator
Chun tarchur comhartha éifeachtach a chinntiú i líonra Profibus, tá foirceannadh ceart deighleog bus riachtanach. Maidir le Profibus RS485, de ghnáth baintear úsáid as trí fhriotóir chun deireadh a chur le bus. Is é ról na bhfriotóirí seo ná frithchaitheamh comhartha ag deireadh an bhus a chosc, rud a laghdóidh earráidí tarchurtha sonraí. De ghnáth, cuirtear friotóir 120 Ω ag deireadh gach deighleog Profibus chun impedance sainiúil an bhus a mheaitseáil agus sláine comhartha optamach a chinntiú.
I gcás Profibus MBP (PA), is éard atá i bhfoirceannadh friotóir agus toilleoir. Coinníonn an chumraíocht seo sláine na gcomharthaí thar achair fhada, rud atá thar a bheith tábhachtach maidir le hiarratais uathoibrithe próisis i dtimpeallachtaí torannacha. Úsáidtear an friotóir chun impedance an bhus a mheaitseáil, agus úsáidtear an toilleoir chun torann ard-minicíochta a scagadh agus an leibhéal voltas DC ar an mbus a chobhsú, rud a fheabhsaíonn iontaofacht na cumarsáide.
Tá foirceannadh bus ríthábhachtach i líonraí Profibus chun fadhbanna cosúil le frithchaitheamh comharthaí, coinbhleachtaí sonraí, agus earráidí cumarsáide a sheachaint. Trí bhearta foirceanta cuí a chur i bhfeidhm, is féidir iontaofacht agus feidhmíocht líonraí Profibus a fheabhsú go suntasach, ag cinntiú cumarsáid láidir idir feistí in iarratais tionsclaíocha éagsúla.
Feidhm an chóid M12 B Friotaíocht teirminéil
1. Braiteoirí:
Braiteoirí teochta
Braiteoirí brú
Braiteoirí sreafa
Braiteoirí suímh
2. Gníomhairí:
Comhlaí leictreacha
Comhlaí aeroibrithe
Mótair servo
Tiontairí minicíochta
3. Rialaitheoirí:
Rialaitheoirí loighce in-ríomhchláraithe (PLCanna)
Córais rialaithe dáilte (DCSanna)
Ríomhairí tionscail
4. Comhéadain daonna-meaisín (HMIs):
Comhéadain scáileáin tadhaill
Painéil rialaithe
5. Robots:
Robots tionsclaíochta
Róbait chomhoibríoch (Cobots)
6. Trealamh cumarsáide:
Lasca Profibus
Geataí (chun nascadh le líonraí eile, ar nós Ethernet nó CAN)
7. Trealamh monatóireachta:
Ceamaraí faireachais físeán
Logálaithe sonraí
8. Trealamh cumhachta:
Méadar cliste
Trealamh uathoibrithe fostáisiúin
9. Trealamh cóireála uisce:
Trealamh monatóireachta cáilíochta uisce
Trealamh uathoibrithe le haghaidh córais cóireála séarachais
