Comhthionóil Chábla Síneadh Deutsch DT: Breiseán-agus-Sreangú Seinn le haghaidh Timpeallachtaí Crua
Réamh{0}}chóimeáil DT04-go-cháblaí eisínteachta DT06 ó 2-pin go 12-bioráin. IP67-séalaithe, 16AWG, réidh le suiteáil - gan aon ghearradh, splicing, nó crimping páirce ag teastáil. Deartha le haghaidh soilse oibre LED, braiteoirí, córais ECU, innealra talmhaíochta, trealamh tógála, agus feidhmeanna mara.
- Is gabhdán DT04 réamh-chóimeáilte é cábla sínte Deutsch DT{{2} chun-DT06 a phlocáil a leathnaíonn naisc DT atá ann cheana féin gan an sreangú bunaidh a ghearradh nó a splicadh.
- Ar fáil i bhfoirmíochtaí 2-bioráin, 3-bioráin, 4-bioráin, 6-bioráin, 8-bioráin, agus 12-bioráin ag baint úsáide as sreang 16AWG rátáilte do 13 A in aghaidh an teagmhála ag 13.5 VDC.
- IP67-séalaithe nuair a bhíonn sé cúpláilte, teocht oibriúcháin −55 céim go dtí +125 céim , creathadh -glas dinge resistant - oiriúnach do thimpeallachtaí feithicleach, talmhaíochta, tógála agus mara.
- Feidhmchláir choiteanna: síneadh solas oibre LED, sreangú braiteora/actuator, naisc ECU agus CAN Bus, iarfheistiú úmacha innealra talmhaíochta agus tógála.
- faid saincheaptha (0.5 m go 10 m+), cumraíochtaí pinout, dearaí overmolded, agus lipéadú OEM ar fáil le MOQ ó 100 ríomhaire.
Sainmhíniú:Is éard is cóimeáil cábla sínte Deutsch DT ann ná úim sreangú foirceanta monarchan le gabhdán DT04 ar cheann amháin agus breiseán DT06 ar an taobh eile, rud a chruthaíonn síneadh inlíne séalaithe idir dhá chomhéadan Deutsch DT atá ann cheana féin.
📋 Clár ábhair
Cad is Comhthionól Cábla Síneadh Deutsch DT ann?
Is éard atá i gcóimeáil cábla sínte Deutsch DT ná úim sreangaithe cóimeáilte sa mhonarcha a nascann inlíne idir dhá chomhéadan Deutsch DT atá ann cheana féin. Tá gabhdán DT04 ag foirceann amháin (cithíocht bioráin); iompraíonn an taobh eile breiseán DT06 (cithíocht soicéad). Nuair a bhíonn sé cúpláilte, cruthaíonn sé síneadh séalaithe, atá resistant ó chreathadh, gan aon mhodhnú ar an úim bhunaidh.
In ionad sreang a ghearradh, insliú a bhaint, teagmhálaithe méid 16 a rocadh sa pháirc, agus súil a choinneáil ar an séala trí shéasúr an láibe, cuireann cábla síneadh breiseán agus súgartha deireadh leis na céimeanna seo go hiomlán. Bunaithe ar ár n-aiseolas táirgthe, is iad naisc DT crimped -réimsí atá freagrach as sciar suntasach de na torthaí baránta i-feisteáin soilsithe easbhóthair - droch-doimhneacht crimp agus rónta idir-éadan damáiste an dá mhodh teipe is coitianta.
Úsáidtear cáblaí sínte Deutsch DT aon áit a bhfuil an úim bhunaidh ró-ghearr nó nuair is gá gléas a athlonnú:
- Síneadh cumhachta le haghaidh soilse oibre stiúir agus soilsiú cúnta
- Tarchur comharthaí do bhraiteoirí, actuators, agus ionchódóirí luais / suímh
- ECU, CAN Bus, agus sreangú córas cumarsáide feithicle
- Sreangú cothabhála agus iarfheistithe in innealra talmhaíochta agus tógála
- Dáileadh cumhachta uiscedhíonta mara, easbhóthair agus tionsclaíochta
PCM{0}}S-0717: Cábla Síneadh 2P
PCM{0}}S-0718: Cábla Síneadh 3P
Sonraíochtaí Teicniúla Deutsch DT Extension Cable -
Tá gach cábla síneadh Deutsch DT sa tsraith seo tógtha ar an ardán TE Connectivity Deutsch DT (Deutsch Engineered roimhe seo). Baineann na sonraíochtaí seo a leanas leis an gcóras cónascaire agus le tógáil cábla caighdeánach.
| Paraiméadar | Sonraíocht |
|---|---|
| Sraith nascóirí | Deutsch DT ( Nascacht TE) |
| Méid Teagmhála | Méid 16 (1.6 mm dia.) |
| Rátáil Reatha | 13 A in aghaidh an teagmhála (leanúnach, 23 céim ) |
| Rátáil Voltais | 13.5 VDC (córas) / 500 VAC (seasamh tréleictreach) |
| Tomhsaire Sreang | Caighdeán 16 AWG (14–20 AWG comhoiriúnach) |
| Rátáil uiscedhíonach | IP67 (coinníoll cúpláilte, in aghaidh an IEC 60529) |
| Teocht Oibriúcháin | −55 céim go dtí +125 céim |
| Teagmháil Friotaíocht | Níos lú ná nó cothrom le 5 mΩ tosaigh |
| Timthriallta Cúplála | 100+ thimthriall (de réir sonraíochta TE Connectivity) |
| Friotaíocht Chreathadh | Glas ding + séala interfacial; Buaileann sé le próifílí creathadh SAE J1455 |
| Ábhar Inslithe | Níolón teirmeaplaisteach (líonta -gloine) |
| Séalaithe | Séala interfacial silicone + séala sreinge ar gach cuas |
| Cumraíochtaí Bioráin | 2P, 3P, 4P, 6P, 8P, 12P |
| Fad Cábla Caighdeánach | 1 m, 2 m (saincheaptha 0.5–10 m ar fáil) |
Nóta Innealtóireachta:Tá feidhm ag an rátáil 13 A ag comhthimpeallach 23 céim. Ag +105 teocht chuan an innill, meath go dtí thart ar 7–8 A in aghaidh an teagmhála. Deimhnigh na ceanglais reatha i gcónaí i gcoinne an chuar derating Sraith DT Nascacht TE iomlán saBileog eolais DT.
PCM{0}}S-0722: Cábla Síneadh 12P - Cumraíocht Iomlán DT 12-bioráin
Cén fáth a bhfuil Plug{0}}agus-Play Wiring Matters in Harsh Environments
I dtimpeallachtaí crua, tá níos mó ná ró-ualach leictreach de bharr teip sreangaithe. Cuireann an teacht isteach taise trí splices neamhshéalaithe, -micreaspreagtha-creathadh{-spreagadh ar theagmhálacha a bhfuil droch-chromadh orthu, éilliú deannaigh i gcuasanna nochta, agus cáilíocht suiteála allamuigh neamhréireach go léir le teip roimh am.
Tugann cábla sínte Deutsch DT réamh-chóimeáilte aghaidh ar na modhanna teipe seo ag an gcéim déantúsaíochta seachas iad a fhágáil faoi theicneoirí allamuigh atá ag obair faoi bhrú ama:
- Cáilíocht crimp rialaithe.Úsáideann bearradh monarchan feidhmeoirí calabraithe le-fíorú tástála tarraingthe (de réir sonraíocht Nascachta TE: Níos mó ná nó cothrom le fórsa tarraingthe 80 N ar theagmhálaithe méid 16). Táirgeann uirlisí láimhe réimse-torthaí athraitheacha.
- Séalaithe ó Lá 1.Déantar rónta idiréadanacha agus rónta sreinge a-shuiteáil agus a iniúchadh roimh iad a sheoladh. Inár dtaithí táirgthe, tá séala sreinge míshuite ag thart ar 1 as 8 nasc DT cóimeáilte a cheadaíonn an taise a chuartú.
- Gan mhodhnú úim.Tá an úim OEM bunaidh fós slán. Caomhnaíonn sé seo clúdach bharánta agus déanann sé simplí fabhtcheartaithe amach anseo - an síneadh a dhínascadh, déan an dá thaobh a thástáil go neamhspleách.
- Suiteáil níos tapúla.Suiteálann breiseán-agus-cábla súgartha laistigh de 60 soicind. De ghnáth tógann sé 8-15 nóiméad le cóimeáil allamuigh de phéire cónascaire DT amháin (stiall, crimp, cuir isteach, fíoraigh, séala) ag brath ar chomhaireamh bioráin agus taithí teicneoir.
PCM-S-0719: Cábla Síneadh 4P - Táirge tipiciúil Úsáide Allamuigh
⚠️ Teip Réimse Coitianta:Ar innealra talmhaíochta a oibríonn i ndálaí láibeacha, is féidir le splices DT atá séalaithe go míchuí an taise 30-50 mm a dhéanamh feadh na sreinge trí ghníomh ribeach. Laistigh de shéasúr amháin, ardaíonn ocsaídiú copair friotaíocht teagmhála go leor chun a bheith ina chúis le titim amach braite uaineach. Cuireann cábla sínte monarchan deireadh leis an gconair theip seo.
Feidhmchláir Choiteanna de Cháblaí Síneadh Deutsch DT
Ba é Deutsch Engineered (TE Connectivity anois) a dhear an tsraith Deutsch DT le haghaidh feidhmchláir d’fheithiclí tromshaothair agus seachbhealaigh. Faigheann cáblaí sínte an garbhacht seo le hoidhreacht agus freastalaíonn siad ar chúig chatagóir feidhmchláir phríomha.
| Iarratas | Gnáth-Chomhaireamh Bioráin | Cén fáth a n-oireann Cáblaí Síneadh DT | Sampla |
|---|---|---|---|
| Soilse Oibre faoi stiúir & Soilsiú Cúnta | 2-bioráin, 4-bioráin | Is minic a bhíonn soilse suite ar dhíon/tuairteora-i bhfad ón úim lasc; maireann nasc séalaithe níocháin | PCM-S-0717 (2P), PCM-S-0719 (4P) |
| Braiteoirí & Gníomhairí | 3-bioráin, 4-bioráin | Éilíonn braiteoirí suímh, ionchódóirí luais, agus solenoids leanúnachas comhartha cobhsaí faoi chreathadh | PCM-S-0718 (3P), PCM-S-0719 (4P) |
| Modúil Bus & Rialaithe ECU, CAN | 8-bioráin, 12-bioráin | Naisc ilchiorcaid le haghaidh úim innill, rialú giarbhosca, agus sreangú bus cumarsáide | PCM-S-0721 (8P), PCM-S-0722 (12P) |
| Innealra Talmhaíochta & Tógála | 2–12 bioráin (athraíonn) | Deisiúchán allamuigh, iarfheistiú, agus trealamh séasúrach ina gcaithfidh an úim bhunaidh fanacht slán | Raon iomlán PCM-S-0717 go PCM-S-0722 |
| Mara, As-Bóthar & Tionsclaíoch | 2-bioráin, 6-bioráin | Spraeáil salainn, báite, nochtadh UV - Córas cónascaire séalaithe IP67 atá deartha le haghaidh suiteáil buan lasmuigh | PCM-S-0717 (2P), PCM-S-0720 (6P) |
Soilse Oibre LED - An Cás Úsáide is Coitianta
Is éard atá i soilse oibre stiúir, barraí solais, agus lampaí cúnta níos mó ná leath na n-orduithe cábla síneadh Deutsch DT inár dtaifid táirgthe. Is é an chúis simplí: tá soilse suite ag foircneacha fisiceacha trealaimh (barraí dín, frámaí tuairteora, airm borradh), agus ní shroicheann leas a bhaint as an mhonarcha beagnach riamh.
Láimhseálann síneadh 2-bioráin (PCM-S-0717) naisc chumhachta shimplí suas go dtí 13 A - atá leordhóthanach don chuid is mó de na barraí LED faoi 150 W ag 12 V. I gcás córais soilsithe le maolú, strobe, nó rialú teochta datha, iompraíonn cábla cumhachta 4-bioráin (PCM-2719-S.0-S.0).
PCM{0}}S-0720: Cábla Síneadh 6P - Feithicleach & Mara
ECU agus CAN Bus - Where Pin Count agus Pinout Matter Most
Úsáideann aonaid rialaithe innill, rialaitheoirí tarchuir, agus nóid CAN Bus nascóirí 8-bioráin agus 12-bioráin DT. Sna feidhmchláir seo, caithfidh an seicheamh sreangú (pinout) dearadh an chórais a mheaitseáil go díreach - is féidir le babhtáil bioráin amháin CAN-H a chur ar an talamh, rud a d'fhéadfadh dochar a dhéanamh don trasghlacadóir IC.
I gcás síntí ECU il-bioráin, molaimid do cheannaitheoirí an léaráid bioráin ar leith a sholáthar nó tagairt a dhéanamh don pháirtuimhir cónascaire OEM (m.sh., DT04-8P le bioráin 1–2=CAN-H/L, 3–{4=12V/GND, 5–{8=ionchuir analógacha). Tá fíorú pinout saincheaptha san áireamh inár bpróiseas táirgthe QC.
PCM-S-0721: Cábla Síneadh 8P - ECU & Úim an Inneall
Cumraíochtaí Cábla Síneadh Deutsch DT ar fáil
Soláthraíonn Premier Cable sé chumraíocht chaighdeánach cábla sínte Deutsch DT a chlúdaíonn an raon comhairimh bioráin DT iomlán. Baineann siad go léir úsáid as fíorchásálacha TE Connectivity DT04/DT06 le teagmhálaithe monarchan méid 16 crimped agus rónta sreinge silicone.
| Uimhir Pháirt | Ceanglóir A | Ceanglóir B | Sreang | Fad | Reatha (in aghaidh an phionna) | Feidhmchláir tipiciúla |
|---|---|---|---|---|---|---|
| PCM-S-0717 | DT04-2P | DT06-2S | 16 AWG | 1 m | 13 A | Soilse LED, síneadh cumhachta, comhartha ísealvoltais |
| PCM-S-0718 | DT04-3P | DT06-3S | 16 AWG | 1 m | 13 A | Braiteoirí, actuators, cumhacht + sreangú comhartha |
| PCM-S-0719 | DT04-4P | DT06-4S | 16 AWG | 1 m | 13 A | Soilse oibre LED, braiteoirí, feistí rialaithe |
| PCM-S-0720 | DT04-6P | DT06-6S | 16 AWG | 2 m | 13 A | Feithicleach, mara, córais LED, tionscail |
| PCM-S-0721 | DT04-8P | DT06-8S | 16 AWG | 2 m | 13 A | Úim innill, ECU, giarbhosca, córais braiteora |
| PCM-S-0722 | DT04-12P | DT06-12S | 16 AWG | 2 m | 13 A | ECU, CAN Bus, innealra talmhaíochta, modúil rialaithe |
I bhformhór na gcásanna ceannaigh, tá an líon riachtanach bioráin socraithe cheana féin ag cónascaire cúplála trealaimh nó léaráid sreangaithe. Is iad na príomhfhachtóirí ba cheart do cheannaitheoirí a dhearbhú ná: cumraíocht chónascaire, fad cábla, tomhas sreang, seicheamh pinout, agus timpeallacht oibriúcháin.
Taobh amuigh de cháblaí caighdeánacha sínte, tairgeann Premier Cable cumraíochtaí scoilteoir agus Y-d’fheidhmchláir a éilíonn dáileadh comhartha nó dhá chomhartha nó dhá chomhartha trí chomhéadan Deutsch DT:
PCM{0}}S-0723: Cuibheoir Scoilteoir amháin go Dó

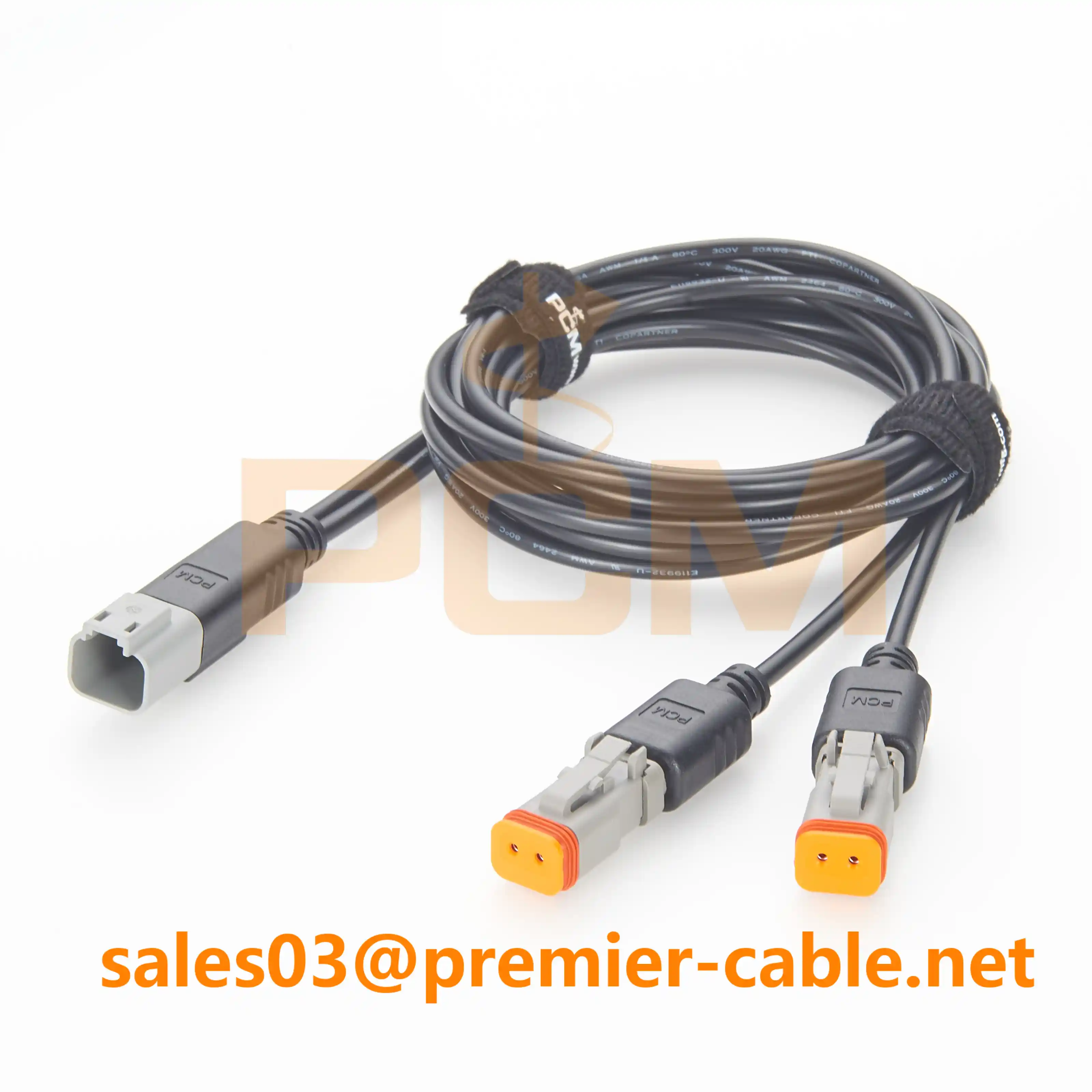

PCM-S-0724: Ceann-go-Dhá Y-Splitter with Leads
Cábla Síneadh Deutsch DT vs Gearradh, Splicing nó Ath{0}}Cromadh
Nuair is gá úim a shíneadh, is é an rogha eile seachas cábla súgartha ná an sreang bhunaidh a ghearradh agus an fad a chur leis de láimh. Déanann an chomparáid seo achoimre ar na nithe trádála bunaithe ar choinníollacha suiteála allamuigh.
| Mír Comparáide | Cábla Síneadh Deutsch DT | Gearr, Splice nó Ath-Grimp |
|---|---|---|
| Am Suiteáil | < 60 seconds (plug in) | 8-15 nóiméad in aghaidh an naisc |
| Úim Bunaidh | - gan mhodhnú | Athraíodh go buan |
| IP67 Ionracas Séala | Séala -fíoraithe mhonarcha | Ag brath ar shuiteáil róin teicneoir |
| Cáilíocht Crimp | Meaisín-crimpáilte, tarraingthe-tástáil (Níos mó ná nó cothrom le 80 N) | Braitheann athróg - ar uirlis agus scil |
| Friotaíocht Chreathadh | Glas ding + séala dé | D'fhéadfadh tuirse a bheith ag splice Butt nó alt solder |
| Fabhtcheartú | Dícheangail ag acomhal, tástáil ar gach taobh | Ní mór a rianú trí splice |
| Tionchar Bharántas | OEM úim gan teagmháil | Féadfaidh sé barántas úim a chur ar neamhní |
| Atrialltacht (Baisc) | Gach cábla comhionann | Athraíonn cáilíocht aonad go aonad |
| Costas in aghaidh an Cheangail | Costas ábhar níos airde, costas saothair níos ísle | Costas ábhartha níos ísle, costas saothair níos airde |
| Oiriúnach do | Cothabháil allamuigh, iarfheistiú, feisteáin OEM, táirgeadh baisc | Deisiúcháin aon uaire nach bhfuil cábla eisínteachta ar fáil |
Maidir le cothabháil páirce, aisfheistiú innealra, suiteáil soilsithe LED, táirgeadh baisc bheag go{-meán, agus aon fheidhmchlár a bhfuil baint ag barántas úmacha nó inseirbhíse amach anseo, is rogha níos praiticiúla é cábla sínte Deutsch DT réamh-chóimeáilte. Ní ghlacfar le spliceáil láimhe ach amháin le haghaidh deisiúcháin éigeandála aon uaire nuair nach bhfuil cábla athsholáthair ar fáil.
PCM-S-0725: 2P DT Baineann go AMP Fireann
PCM-S-0726: 2P DT Baineann go AMP Baineann
Cad ba cheart do Cheannaitheoirí a Dhaingniú Roimh Ordú
Má chuirtear sonraíochtaí iomlána ar fáil le linn fiosrúcháin giorraítear slánúcháin luachan agus seachnaítear atriallta samplacha. Seo iad na seacht paraiméadair a chinneann an bhfuil cábla caighdeánach ag obair nó a bhfuil gá le tionól saincheaptha.
1. Cumraíocht nascóirí
Deimhnigh an cineál tithíochta cruinn: DT04-2P go DT06-2S, DT04-4P go DT06-4S, DT04-8P go DT06-8S, nó DT04-12P go DT06-12S. Murab Deutsch DT caighdeánach é an cónascaire cúplála ar do threalamh, d’fhéadfadh go mbeadh gá le cábla hibrideach nó oiriúnaitheora.
2. Fad Cábla
Tá faid caighdeánach 1 m agus 2 m. Tá faid saincheaptha ó 0.5 m go 10 m+ ar fáil. I gcás faid os cionn 5 m ag 16 AWG, ríomh titim voltais: ag 13 A os cionn 5 m (ciorcad iomlán 10 m), tá an titim thart ar 0.65 V ar chóras 12 V - laistigh den lamháltas don chuid is mó d’fheidhmchláir soilsithe agus braiteoirí, ach fíoraigh do chiorcaid ECU atá íogair faoi láthair.
3. Tomhsaire sreang
Tá 16 AWG caighdeánach don chóras teagmhála DT méid 16 (rátáil 13 A ag 23 céim). I measc na roghanna tá:
- 14 AWG:Cumas reatha níos airde (suas le 18 A), cábla níos déine, ga lúbthachta níos mó
- 18 AWG:Comhartha-fheidhmchláir amháin, níos solúbtha, costas níos ísle
- 20 AWG:Braiteoirí reatha íseal-amháin (< 5 A), maximum flexibility
4. Pionna agus Seicheamh Sreangaithe
Úsáideann cáblaí caighdeánacha-trí sreangú díreach (bioráin 1 go bioráin 1, bioráin 2 go bioráin 2, etc.). Má theastaíonn trasghearradh nó seicheamh sreangaithe saincheaptha le d’iarratas, cuir tábla pionála ar fáil nó déan tagairt don léaráid sreangú trealaimh.
5. Ceanglais Chomhshaoil
Déantar rátáil IP67 ar chónaisc chaighdeánacha Deutsch DT nuair a dhéantar cúpláil orthu. I gcás feidhmchlár óna dteastaíonn báite níos faide ná 1 m nó nochtadh fadtréimhseach níocháin, sonraigh foircinn chónaisc rómhúnlaithe a sholáthraíonn séalú leibhéal IP68/IP69K ag iontráil an chábla.
6. Tógáil Cábla
- Críochnaíonn cónascaire overmolded vs cóimeáilte (réimse-inseirbhíse).
- Seaicéad PVC vs PUR vs TPE (friotaíocht UV, solúbthacht, friotaíocht ceimiceach)
- Buail roctha, muinchille braidithe, nó cosaint ó chrapadh teasa
- Lipéadú cábla, dathchódú, nó marcanna saincheaptha
Ceisteanna Coitianta
Cad é an rátáil IP ar chábla síneadh Deutsch DT?
Tá an córas cónascaire Deutsch DT rátáil IP67 nuair a bhíonn sé cúpláilte go hiomlán, rud a chiallaíonn go seasann sé tumoideachas sealadach in uisce suas le doimhneacht 1 m ar feadh 30 nóiméad in aghaidh an IEC 60529. Is féidir le leaganacha rómhúnlaithe rátálacha IP68/IP69K a bhaint amach d'fheidhmchláir fhadtréimhseacha báite nó ardbhrú.
An féidir liom cábla síneadh DT a úsáid le haghaidh sreangú CAN Bus?
Sea. 8-bioráin agus 12-bioráin cáblaí eisínteachta Deutsch DT (PCM-S-0721, PCM-S-0722) le naisc CAN Bus. Cinntigh go meaitseálann an pinout do thascanna CAN-H, CAN-L, cumhachta agus talaimh. Tabhair an léaráid pinout agus tú ag ordú chun earráidí trasuímh a sheachaint.
Cén sruth uasta is féidir le cábla 16AWG DT a iompar?
Tá gach teagmhála méid 16 rátáil 13 A leanúnach ag 23 céim comhthimpeallach. Ag teochtaí ardaithe (+105 céim), meathlaíonn siad go dtí thart ar 7–8 A. I gcás feidhmchláir srutha níos airde, is féidir 14 sreang AWG a shonrú, cé go bhfanann an rátáil teagmhála mar an fachtóir teorannaithe ag 13 A in aghaidh an phionna.
Conas a roghnaíonn mé idir chumraíochtaí 2-bioráin agus 12-bioráin?
Cinntear an comhaireamh bioráin ag do chónascaire trealaimh nó léaráid sreangaithe atá ann cheana féin. Úsáideann ciorcaid chumhachta stiúir simplí 2-bioráin. Braiteoirí le cumhacht, comhartha, agus talamhúsáid 3-bioráin. Úsáideann córais ECU agus CAN Bus le ciorcaid iolracha 8-bioráin nó 12-bioráin. Meaitseáil an cónascaire cúplála atá ann cheana féin ar do threalamh.
Cábla Síneadh Deutsch DT do do Thionscadal?
- Cáblaí síneadh 2-bioráin go 12-bioráin DT04/DT06 i stoc
- IP67 séalaithe, 16AWG, monarcha-crimpáilte agus tarraingt-tástáil
- Tá faid saincheaptha, pinouts, agus roghanna rómhúnlaithe ar fáil
- IPC/WHMA-Caighdeán ceardaíocht A-620 Aicme 2
- Mórphraghsáil le haghaidh OEM agus cláir cothabhála cabhlaigh
Foinse Cáblaí Síneadh Deutsch DT
Cábla Premiermhonaraíonn Deutsch DT tionóil cábla síneadh le haghaidh soilsiú LED, sreangú braite, naisc ECU, innealra talmhaíochta, agus feidhmeanna mara. Cumraíochtaí caighdeánacha 2-bioráin go 12-bioráin agus tionóil saincheaptha ar fáil.
